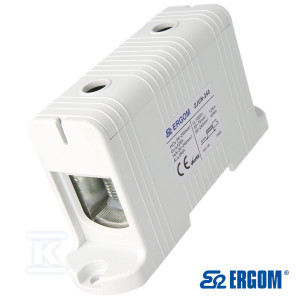

Монтажний штуцер ZJUN-240 СІРИЙ

Opis

Шинова з'єднувальна Al/Cu ZJUN-240 призначена для з'єднання алюмінієвих та мідних провідників з номінальним перерізом 240 mm² в інсталяціях з напругою до 1000 V. Застосовується в розподільчих пристроях НН та розподільчих мережах, що потребують безпечного та тривкого з'єднання жил Al та Cu.З'єднувачі відповідають вимогам стандарту PN-EN 60947-7-1 щодо клемних колодок для мідних провідників. Додатково вони отримали позитивний результат випробування на струм короткого замикання відповідно до IEC TS 60947-7-5:2021 (п. 9.4.6) для з'єднувачів, що працюють з алюмінієвими жилами.Токопровідний шлях, виготовлений із цинкованого алюмінієвого сплаву, забезпечує сумісність з провідниками Al та Cu, а також обмежує ризик контактної корозії. Сталеві гвинти, покриті контактною пастою, покращують якість контакту та стабільність з'єднання. Корпус і кришка з поліаміду 6.6 забезпечують високу механічну міцність та клас горючості UL 94 V0.З'єднувач призначений для монтажу безпосередньо на основу.Електричні дані:- постійний струм Al: 380 A- постійний струм Cu: 425 A- номінальна напруга ізоляції Ui: 1000 V- діелектрична міцність: 4 kV- номінальний переріз: 240 mm²- діапазон перерізів провідників: 35–240 mm²Механічні дані:- кількість токопровідних шляхів: 1- кількість полюсів: 1- кількість гвинтів: 2- матеріал токопровідного шляху: цинкований алюмінієвий сплав- матеріал корпусу та кришки: поліамід 6.6- матеріал гвинтів: оцинкована сталь, покрита контактною пастою- довжина зачистки провідника: 43 mm- форма затискання наконечника на провіднику: трапеція- рекомендований момент затягування: 45 Nm- рекомендований тип наконечника викрутки: HEX (M8)- монтаж: безпосередньо на основу- розміри (Ш x Г x В): 130 x 67 x 37 mm- ступінь захисту: IP20- клас горючості: UL 94 V0- колір: сірийСтандарти:- PN-EN 60947-7-1- IEC TS 60947-7-5:2021 п. 9.4.6
