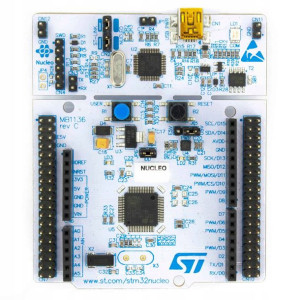

STM32 NUCLEO-L053R8 Arduino ARM Cortex-M0+

Opis

STM32 NUCLEO-L053R8 Arduino ARM Cortex-M0+STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Specyfikacja płytkiMikrokontroler STM32L053R8T6Rdzeń: Cortex-M0+Maksymalne taktowanie: 32 MHzPamięć Flash: 64 kBPamięć SRAM: 8 kBDMA: 7 kanałówInterfejsy 2 x I²C 1 x I²S 2 x SPI 2 x UART / USART 1 x LPUART 1 x USB 1 x LCD controller1 x ADC 12 bit1 x DAC 12 bit2 x Low Power Comparator24 x kanały dotykowe pojemnościoweTimery 1 x 16 bit LPTIMER 1 x 16 bit (4  kanały) 2 x 16 bit (2 kanały) 1 x 16 bit 1 x RTC 1 x SysTick 2 x WatchdogRNGCRCWiększość GPIO toleruje 5 VOscylator RTC 32,768 kHzWbudowany programator / debugger ST-Link V2Złącze mini USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanieZ mini USBZ zewnętrznego źródła zasilania 5 lub 3,3 VTrzy diody LEDKomunikacja USBZasilanieDioda użytkownikaPrzyciskiResetUżytkownikaWlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbed
