Zestaw Zawór 3 Drogowy 6/4 Siłownik 3-pkt Astibi

Opis

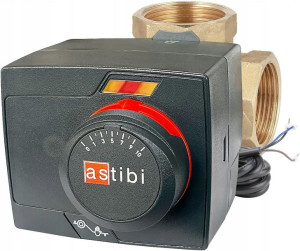

Przedmiotem oferty jest:Zestaw regulacyjny 6/4" z siłownikiem ASTIBISiłownik elektryczny SWD 543 2 generacji, 3-punktowy, 230 V AC, 120 s, 6 Nm, ASTIBI3-drogowy obrotowy zawór mieszający Diamond DN40, Rp 6/4"Zestaw montażowy siłownika do zaworuZestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

Dane techniczne siłownika :napięcie zasilania: 230 V ACczas obrotu o 90°: 120 sekundmoment obrotowy: 6 Nmrodzaj sterowania: 3-punktoweZestawy składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz najpopularniejszego siłownika elektrycznego SWD 543 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).

Zawór i siłownik montowane są ze sobą na zatrzask w innowacyjnym systemie Click.

Siłownik montujemy poprzez nasunięcie go na zawór z adapterem w dogodnej dla nas pozycji. Zsunięcie siłownika z zaworu możliwe jest po naciśnięciu i przytrzymaniu przycisku zwalniającego mechanizm blokujący.1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznychDane techniczne zaworu :Średnica przyłącza: 1 1/2'' ( 6/4" )Przepustowość: 26 KVSCiśnienie robocze: ≤ 10 barTemperatura robocza: ≤ 110°CStężenie glikolu: 50%Materiał wykonania: MosiądzWymiary zaworu :Wymiar A: Rp 1 1/2'' ( 6/4" )Wymiar H: 106 mmWymiar L: 116 mmPrzykładowe schematy montażowe :
