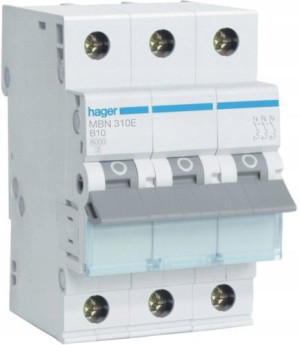

Hager Wyłącznik Nadprąd Mcb 6ka 3p B 10a Mbn310e

Opis

Hager, MCB Wyłącznik nadprądowy 6kA 3P B 10A, MBN310EKonstrukcjaLiczba biegunów chronionych: 3Liczba biegunów: 3 PUkład biegunów: 3 PCharakterystyka wyzwalania: BFunkcjeZ rozłączanym biegunem N: nieCharakterystyka elektrycznaZnamionowa zwarciowa zdolność łączeniowa Icn: 6 kANapięcie znamionowe łączeniowe Ue (AC): 230 / 400 VTyp napięcia zasilającego: ACCzęstotliwość: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 500 VZnamionowe napięcie udarowe wytrzymywane Uimp: 4000 VPrądPrąd znamionowy In: 10 APrąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kAMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 InMin./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 4 / 7 InMin./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 InZdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kAZnam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kAZdolność wyłączania 400V (NF EN 60947-2): 10 kAZdolność wyłączania 415V (NF EN 60947-2): 10 kAPrąd / TemperaturaPrąd znamionowy w temperaturze -25°C: 13,3 APrąd znamionowy w temperaturze -20°C: 13,1 APrąd znamionowy w temperaturze -15°C: 12,8 APrąd znamionowy w temperaturze -10°C: 12,5 APrąd znamionowy w temperaturze -5°C: 12,2 APrąd znamionowy w temperaturze 0°C: 11,9 APrąd znamionowy w temperaturze 5°C: 11,6 APrąd znamionowy w temperaturze 10°C: 11,3 APrąd znamionowy w temperaturze 15°C: 11 APrąd znamionowy w temperaturze 20°C: 10,7 APrąd znamionowy w temperaturze 25°C: 10,4 APrąd znamionowy w temperaturze 30°C: 10 APrąd znamionowy w temperaturze 35°C: 9,6 APrąd znamionowy w temperaturze 40°C: 9,3 APrąd znamionowy w temperaturze 45°C: 8,9 APrąd znamionowy w temperaturze 50°C: 8,4 APrąd znamionowy w temperaturze 55°C: 8 APrąd znamionowy w temperaturze 60°C: 7,5 APrąd znamionowy w temperaturze 65°C: 7 APrąd znamionowy w temperaturze 70°C: 6,5 AWspółczynnik korekcyjny prąduWspółczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 100 Hz: 1,1Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 200 Hz: 1,2Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 400 Hz: 1,5Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 60 Hz: 1CzęstotliwośćCzęstotliwość (zakres do ETIM): 50 do 60 HzMocCałkowite straty mocy dla prądu znamionowego: 5,8 WStraty mocy na biegun dla prądu znamionowego: 2 WWytrzymałośćWytrzymałość elektryczna (liczba cykli): 4000Wytrzymałość mechaniczna (liczba cykli): 20000WymiaryGłębokość produktu: 70 mmWysokość produktu: 83 mmSzerokość produktu: 52,5 mmInstalacja / MontażMoment dokręcający: 2,8 NmPozycja montażowa produktu 360°: takPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm²Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm²Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²Rodzaj przyłącza: ze śrubąNormaNorma: EN 60898-1Dyrektywa europejska WEEE: dotyczyBezpieczeństwoStopień ochrony: IP20Warunki użytkowaniaTemper
