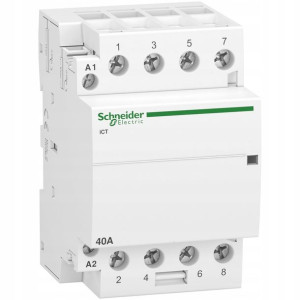

Schneider Acti9 Stycznik Modułowy 40a 4no 230v Ac

Opis

Schneider Electric, Stycznik modułowy Acti9 iCT50-40-40-230 40A 4NO 50Hz 220/240 VAC, A9C20844Parametry podstawowe:Gama produktów: Acti 9Nazwa produktu: Acti 9 iCTTyp produktu lub komponentu: stycznikSkrócona nazwa urządzenia: ICTZastosowanie urządzenia: silniki-ogrzewanie-oświetlenieOpis biegunów: 4PZnamionowy prąd łączeniowy [Ie]: 40 A AC-7A, 15 A AC-7BKombinacja styków: 4 NORodzaj sieci: prąd przemienny (AC)Typ sterowania: zdalne sterowanieNapięcie sterujące [Uc]: 220...240 V AC 50 HzParametry uzupełniające:Częstotliwość sieci: 50 HzZnamionowe napięcie łączeniowe [Ue]: 400 V prąd przemienny (AC) 50 HzNajwiększa moc: 2,1 W w 400 V prąd przemienny (AC)Znamionowe napięcie izolacji [Ui]: 500 V prąd przemienny (AC) 50/60 HzZnamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kVTyp sygnału sterującego: bistabilnyCzęstotliwość przełączania: 100 przełączeń/dzieńSygnalizacja lokalna: wskaźnik aktywnościPobór mocy w stanie wstrzymania VA: 6,5 VAMoc rozruchu w VA: 53 VASposób montażu: zatrzaskowyPodstawa montażowa: 35 mm szyna symetryczna DINSzerokość w modułach 9 mm: 6Kolor: białyTrwałość mechaniczna: 1000000 cykliTrwałość elektryczna: 100000 cykli IEC/EN 61095 25 A 50 Hz AC-7A, 30000 cykli IEC/EN 61095 8,5 A 50 Hz AC-7B, 30000 cykli IEC/EN 61095 50 Hz AC-7C, 100000 cykli EN/IEC 60947-4-1 50 Hz AC-1, 30000 cykli EN/IEC 60947-4-1 50 Hz AC-3, 30000 cykli EN/IEC 60947-4-1 50 Hz AC-5A, 30000 cykli EN/IEC 60947-4-1 50 Hz AC-5BPrzyłącza - zaciski: obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1,5 mm² sztywny, obwód zasilający: zaciski typu tunelowego1 kabel (kable) 1…4 mm² elastyczny, obwód zasilający: zaciski typu tunelowego1 kabel (kable) 1,5…6 mm² sztywny, obwód sterowania: zaciski typu tunelowego1 kabel (kable) 1,5…2,5 mm² sztywny, obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1,5…2,5 mm² elastycznyMoment dokręcania: obwód sterowania: 0,8 N.m, obwód zasilający: 0,8 N.mZgodność produktu: IATEt, IACTs, IACTc, IACTpKod zgodności: ICTSegment rynku: małe obiekty handlowe, budynki mieszkalneŚrodowisko pracy:Normy: IEC/EN 61095Poziom hałasu: 30 dBRozpraszanie ciepła: 2,1 W w 50/60 HzStopień ochrony IP: IP20Stopień zanieczyszczenia: 2Tropikalizacja: 2 zgodnie z EN 60947-4-1, 2 zgodnie z EN 61095, 2 zgodnie z IEC 1095Wilgotność względna: 95 % w 55 °CWysokość pracy (w metrach nad poziomem morza): 2000 mTemperatura otoczenia dla pracy urządzenia: -5…60 °CTemperatura otoczenia dla przechowywania: -40…70 °CWymiary:wysokość: 85 mmszerokość: 54 mmgłębokość: 60 mmAparatura modułowa Acti 9Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom.

Akcesoria do aparatury modułowejSystem Acti 9 obejmuję szeroką gamę akcesoriów do aparatury modułowej. Kompletny zestaw akcesoriów do aparatury modułowej ułatwia wszystkie działania, również interwencje w miejscu zainstalowania bez wyłączania dla zapewnienia ciągłości zasilania. W skład akcesoriów do aparatury modułowej wchodzą między innymi łatwy do zainstalowania system blokowania kłódką, blok przyłączeniowy, napęd obrotowy o stopniu ochrony IP55 z możliwością zamontowania z przodu lub boku obudowy. Mechanizm napędowy jest zamontowany na urządzeniu. Osłony śrub zaciskowych, które uniemożliwiają dostęp do śrub. Podstawy wtykowe, które umożliwiają usunięcie lub szybką wymianę wyłącznika bez dotykania przyłączeń. Pośród dostępnych akcesoriów do aparatury modułowej znajdują się również przegrody między biegunowe, które wzmacniają izolację pomiędzy przyłączaniami czy oznaczniki zatrzaskowe.
