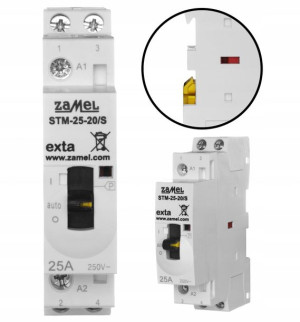

ZAMEL Stycznik Modułowy 25A Cewka 230V 2NO 0NC

Opis

Stycznik Modułowy 230V 25A 2NOZAMEL STM-25-20/S ✔️ Posiada przełącznik ręczny do włączania bądź wyłączania stycznika. ✔️ Kontrolka stanu załączenia (LED) ✔️ Montaż na szynie TH35 DIN ✔️ Napięcie zasilania [V]: 230 ✔️ Obciążalność wyjść [A]: 25 ✔️ Liczba styków NO: 2Zestaw składa się z1 szt. Stycznik STM-25-20/SInstrukcja obsługi w języku polskimUstawienie pozycji "I" na styczniku przy braku zasilania powoduje zwarcie styków NO do momentu włączenia zasilania, kiedy to stycznik samoczynnie przechodzi w tryb "Auto", w którym już pozostaje.

Pozycja "0" na stałe, bez względu na stan zasilania cewki, pozostawia styki NO rozwarte, a stycznik pozostaje w pozycji spoczynkowej.

MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować stycznik w rozdzielni na szynie DIN (TH 35).

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania. ⚙️ Urządzenie po podaniu napięcia zasilającego na zaciski A1, A2 - poprzez układ sterujący – zmienia stan styków stycznika na przeciwny.⚙️ Po wyłączeniu napięcia na zaciskach A1, A2 urządzenie powraca do pierwotnego stanu wyjść stycznika.

Seria STM➡️ Elektromagnetyczne, modułowe styczniki instalacyjne serii STM, są wykorzystywane głównie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych.➡️ Używa się ich najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć bądź prądów sterujących.➡️ Urządzenia te zapewniają separację galwaniczną pomiędzy układem sterowania a obciążeniem.

Po podaniu napięcia zasilającego na zaciski A1, A2 stycznika, wytworzone przez cewkę pole elektromagnetyczne, zmienia stan położenie ruchomego elementu stycznika na przeciwny - następuję rozwarcie styków typu NC i zwarcie styków NO.➡️ Po ustaniu zasilania urządzenie powraca do pierwotnego stanu styków stycznika.

Dane techniczneKolor: SzaryNapięcie zasilania [V]: 230Obciążalność wyjść [A]: 25Przekrój Max przewodów przyłączeniowych [mm2]: 4Liczba styków NO: 2Liczba styków NC: 0Sygnalizacja optyczna: TakSposób Montażu: Szyna DIN ( TH35 )Szerokość w modułach [*17,5 mm]: 1Klasa szczelności [IP]: 20Temperatura pracy [°C]: -5 ÷ +60Certyfikat: CEdługość: 1.75szerokość: 8.1wysokość: 7,3
