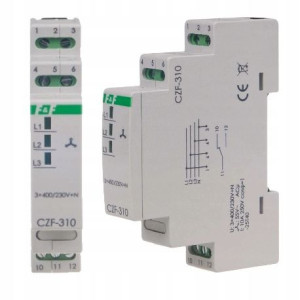

F&F Przekaźnik Czujnik Zaniku Fazy CZF-310

Opis

Czujnik zaniku fazy i asymetriiF&F CZF-310 Zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Zastosowanie: Silnik trójfazowyNapięcie zasilania: 3 × 400 V + NKontrola zasilania: 3 × LED zielonaMaksymalny prąd obciążenia: 10 AMontaż: Na szynę TH35 (1 moduł) Ze stałym progiem asymetrii napięciowejzadziałania.

Zestaw zawiera:1szt. Czujnik zaniku fazy i asymetriiMontażSprawdzić prawidłową pracę silnika.

Odłączyć zasilanie.

Zamocować czujnik na szynie w skrzynce rozdzielczej.

Podłączyć zasilanie do zacisków 1, 3, 4, 6 zgodnie z oznaczeniamiDo zacisków 11-12 podłączyć szeregowo układ zasilania cewki stycznika załączającego.

Dane techniczneNapięcie zasilania: 3 × 400 V + NWspółpraca z agregatami prądotwórczymi: NieKontrola zaniku / asymetrii faz: TakKontrola kolejności faz: NieKontrola styków stycznika: NieElement wykonawczy: PrzekaźnikMaksymalny prąd obciążenia: 10 AKonfiguracja styków: 1 × NO/NCSeparacja styku: TakAsymetria napięciowa zadziałania: 55 VHistereza napięciowa: 5 VOpóźnienie wyłączenia: 4 sKontrola zasilania: 3 × LED zielonaPrzyłącze: Zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 0,56 WTemperatura pracy: -2540°CWymiary: 1 moduł (18 mm)Montaż: Na szynie35 mmStopień ochrony: IP20TrueRMS: Nie
