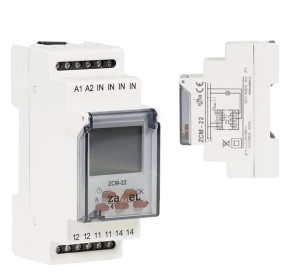

ZAMEL Programator Czasowy Tygodniowo Roczny ZCM-22

Opis

Programator czasowy tygodniowo roczny 230V ACZAMEL ZCM-22✔️ Programowalne zegary sterujące służą do realizacji funkcji czasowych✔️ Sterowanie w zależności od bieżącej daty, godziny i minuty✔️ Wyświetlacz LCD podświetlany✔️ Dodatkowe wejście sterujące IN✔️ Dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 A✔️ Obudowa dwumodułowa z klapką na szynę TH35Zestaw składa się z 1 szt. Programator czasowy tygodniowo roczny ZCM-22Instrukcję obsługi w języku polskim➡️ Programator realizuje operacje sterowania przekaźnikiem wyjściowym w zależności od nastaw programowych (dzień, miesiąc, godzina, minuta).➡️ Wszystkie układy posiadają funkcje wejścia sterującego, która ma wykorzystanie do zmiany trybu pracy układu za pomocą przycisku zewnętrznego.➡️ Konstrukcja układu gwarantuje bateryjne podtrzymanie wszelkich nastaw przy braku napięcia zasilającego.

Opis programatoraWyświetlaczPamięć zewnętrznaPrzyciski sterująceWymienna bateriaZaciski wyjściowe przekaźnika (12, 12, 11, 11, 14, 14)Zaciski zasilania (A1, A2)Zaciski układu wyzwalania (IN, IN, IN, IN)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie ZCM-22 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Dane techniczneZaciski zasilania: A1, A2Znamionowe napięcie zasilania: 2: 230 V AC~(-15 / +10 %)Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: ZCM-22: 1,6 W /17 VALiczba kanałów: 1Liczba programów: 400 (200 par On/Off)Program: tygodniowo - rocznyTryby pracy: ręczny, automatycznyZmiana czasu letni/zimowy: automatyczna, ręcznaKolor podświetlenia panelu LCD: bursztynowyWejście zewnętrzne: takDokładność odmierzania czasu: maks. +/- 1 s / 24 h przy temp. 25 °CCzas podtrzymania zegara: 3 lataCzas podtrzymania programu: 10 latZaciski układu wyzwalania: IN, IN, IN, INZaciski styków przekaźnika: 11, 12, 14Parametry styków przekaźnika: 1NO/NC-16 A/250 V AC1 4000 VALiczba zacisków przyłączeniowych: 12Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: dwumodułowa (35 mm) 90x35x66 mmWaga: 0,14 kgZgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7;, PN-EN 61000-4-2,3,4,5,6,11
