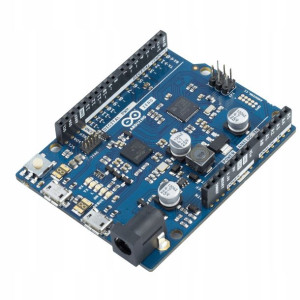

Arduino Zero - ABX00003

Opis

Arduino Zero - ABX00003Płytki Arduino cechują się prostotą. Tak też jest w wypadku Arduino® Zero, która jednocześnie jest bardzo wydajna.

Swoją wydajność zawdzięcza 32-bitowemu mikrokontrolerowi ATSAMD21G18 z rdzeniem ARM Cortex-M0+. Jest to przejście w nowy wymiar elektroniki.

Mikrokontroler ATSAMD21G18 na płytce Arduino® Zero oferuje aż 20 cyfrowych wejść/wyjść (GPIO).10 z nich można użyć jako wyjścia PWM (jasność diod LED, sterowanie silnikami). 6 portów można użyć również jako wejścia analogowe (ADC) oraz 1 pin wyjścia analogowego DAC.

Sam układ taktowany jest zegarem o częstotliwości 48 MHz. Na zestaw pamięci składa się 256 kB Flash (pamięć programu), oraz 32 kB SRAM.

Płytka rozwojowa Arduino® Zero posiada wbudowany programator i debuger (EDBG) firmy Atmel. Programowanie z jego pomocą jest bardzo łatwe. Oprócz programowania programator obsługuje również wirtualny port COM, czyli transmisję szeregową USB. Do programowania wymagany jest przewód micro USB.

Na płytce znajduje się złącze Uno R3, które stało się standardem w świecie elektroniki. Dzięki niemu, w łatwy sposób podłączamy tzw. Shieldy, które rozszerzają możliwości płytki.

UWAGA! Mikrokontroler i jego wyprowadzenia pracują z napięciem 3,3V. Podłączenie 5V może uszkodzić układ.

Płytka Arduino® Zero obsługuje najpopularniejsze interfejsy komunikacyjne: UART, I2C, SPI. Umożliwia to podłączanie różnych układów scalonych takich jak czujniki temperatury, wyświetlacze, moduły GPS.

Arduino Zero wyróżnia się obsługą interfejsu USB. Można z jej pomocą tworzyć urządzenia, które emulują dodatkową klawiaturę dla komputera PC np. dla symulatorów lotu.

Płytka posiada oddzielny, sprzętowy (natywny) port USB, który możemy dowolnie oprogramować. Jest on podłączony bezpośrednio z mikrokontrolerem.

Zasilanie zestawu jest możliwe na dwa sposoby. Pierwszy to przewód USB, którym jednocześnie odbywa się programowanie mikrokontrolera. Drugi sposób to złącze DC o rozmiarze 5,5 x 2,1 mm. Zasilacz powinien mieć napięcie wyjściowe w zakresie 7÷12 V.

Na płytce znajduje się dioda LED. Można ją wykorzystywać w swoim programie do sygnalizacji działania programu, a także do prostego debugowania.

Specyfikacja Arduino® ZeroModel Arduino Leonardo - ABX00003Napięcie zasilania: 5 V (USB), 7-12V (zasilacz)Napięcia pinów I/O: 3,3 VZainstalowany bootloaderUkład USB-UART: Programator i debuger z funkcją wirtualnego portu COM.

Mikrokontroler ATSAMD21G18Maksymalna częstotliwość zegara: 48 MHzPamięć SRAM: 32 kBPamięć Flash: 256 kBPorty I/O: 20Wyjścia PWM: 10Ilość wejść analogowych: 6 (kanały przetwornika A/C), 12-bitowe1 wyjście analogowe DAC, 10-bitoweInterfejsy szeregowe: UART, SPI, I2C, USBZewnętrzne przerwaniaGoldpiny wlutowane w płytkęZłącze USB do programowania i komunikacji szeregowejDioda LED na pinie D13Złącze DC 5,5 x 2,1 mm dla zasilaczaW zestawie znajduje się przezroczysta podstawka pod płytkęWymiary: 68 x 53 mm
