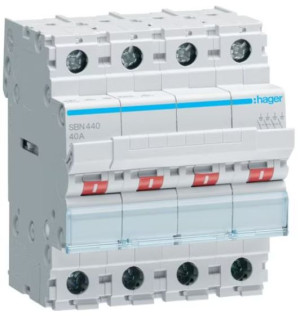

Modułowy rozłącznik izolacyjny 40A Hager FR SBN440

Opis

Modułowy rozłącznik izolacyjny 40A Hager FR SBN440Modułowy rozłącznik izolacyjny 40A FR Hager SBN440 to izolacyjny element aparatury, który spełnia dwie bardzo ważne funkcje. Jedną z nich jest przewodzenie prądu w warunkach znamionowych, drugą jest zapewnienie ochrony instalacji elektrycznej podczas zwarć, przeciążeń sieci czy innych awarii. Jego głównym zadaniem jest rozłączenie obwodu w warunkach znamionowych oraz podczas przeciążenia i ochrona urządzeń elektrycznych podłączonych do sieci. Dodatkowo modułowy rozłącznik izolacyjny 40A FR Hager SBN440 zapewnia skuteczną izolację obwodu, przez co umożliwia bezpieczną pracę podczas obsługi maszyn i urządzeń. Stosowany jest w rozdzielniach jako rozłącznik służący do odłączania napięcia od wszystkich obwodów. Rozłącznik marki Hager w typie SBN wyposażony jest w 4 bieguny i obsługuje 3 fazy prądu znamionowego In (A) 40. Zapewnia wytrzymałość elektryczną do 5000 przełączeń, a jego wytrzymałość mechaniczna sprosta nawet 60000 przestawieniom. Łatwość montażu na szynie DIN oraz duży zakres temperatury pracy od -40 °C do +80°C zapewnia trwałości i niezawodność użytkowania nawet w ekstremalnych warunkach.

Dane techniczne:KonstrukcjaLiczba biegunów: Układ biegunów:4 P: 4 PCharakterystyka elektrycznaNapięcie znamionowe łączeniowe Ue (AC): Częstotliwość:400 V: 50/60 HzNapięcieZnamionowe napięcie izolacji Ui: 440 VRodzaj wejścia napięcia 1: ACZnamionowe napięcie udarowe wytrzymywane Uimp: 6000 VPrądObciążalność prądowa prądu przemiennego AC21 w kategorii B: 40 ADopuszczalne obciążenie prądem AC22 kategorii A: 40 APrąd znamionowy In: 40 AZnamionowy krótkotrwały prąd wytrzymywany 1s: 0,6 kAObudowa zewnętrzna zasilana prądem cieplnym: 40 ADopuszczalne obciążenie prądem AC21 kategorii A: 40 AObciążalność prądowa prądu przemiennego AC22 w kategorii B: 40 AZdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3: 846 ACzęstotliwośćCzęstotliwość (zakres do ETIM): 50 do 60 HzMocCałkowite straty mocy dla prądu znamionowego: Straty mocy na biegun dla prądu znamionowego:4,4 W: 1,1 WWymiaryGłębokość produktu: 69 mmWysokość produktu: 83 mmSzerokość produktu: 70 mmInstalacja / MontażMoment dokręcający: 2,8 NmPodłączeniePrzekrój przewodu elastycznego (linka) w zacisku: 2,5 / 16mm²Przekrój przewodu sztywnego (drut) w zacisku: 2,5 / 25mm²Rodzaj przyłącza: ze śrubąWyposażenieLiczba styków NO: 4Firma Hager, zało­żona w 1955 roku w Niem­czech, stała się wiodącym dostawcą produktów elek­trycz­nych dla prze­mysłu, budow­nictwa miesz­ka­nio­wego i komer­cyj­nego. Zakres produktów obej­muje dystry­bucję energii, osprzęt elek­tro­in­sta­la­cyjny, auto­ma­tykę budynku oraz systemy prowa­dzenia prze­wodów.
