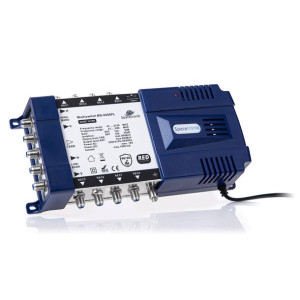

Multiswitch Spacetronik Pro Series MS-0508PL 5/8

Opis

Multiswitch końcowy Spacetronik Pro Series MS-0508PL LTEMultiswitch Pro Series 5/8 z 4 wejściami SAT + 1 wejściem antenowym TV naziemnej, pozwoli na rozdzielenie sygnału z satelity do 8 użytkowników końcowych. Multiswitch posiada wbudowany wysokiej klasy zasilacz, umożliwiający stabilną pracę urządzenia. Obudowa oraz uchwyty wykonane z materiałów najwyższej jakości. Multiswitch do użytku wewnętrznego, przeznaczony do budowy instalacji antenowej systemu telewizji satelitarnej i naziemnej. Do prawidłowej pracy zaleca się podłączenie konwertera Quattro podający sygnał z czterech częstotliwości, który doprowadzamy do odpowiednich wejść mutiswitcha, a do wejścia naziemnego, oznaczonego jako TERR.

Wprowadzamy zsumowany sygnał z TV naziemnej i radiowej. Przy takim połączeniu na każdym wyjściu z multiswitcha wyprowadzony jest sygnał zarówno satelitarny, jak i naziemny. Całośc instalacji należy zakończyć gniazdem końcowym R-TV-SAT. Przy podłączeniu konwertera typu Quattro do poszczególnych wejść w multiswitchu należy zwrócić uwagę na odpowiednie przyporządkowanie złącz LOW BAND i HIGH BAND oraz polaryzacji H (poziomej — horyzontalnej) i V (pionowej — wertykalnej) do wyjść z samego konwertera — multiswitche Spacetronik, jak i sprzedawane przez nas LNB posiadają prawidłowo oznaczone wejścia. Do multiswitcha możliwe jest podłączenie wielu odbiorników satelitarnych i naziemnych. Urządzenie automatycznie dopasowuje rodzaj sygnału, jaki będzie przekazywany do danego odbiornika. Dlaczego Multiswitch Spacetronik Pro Series?  Produkując multiswitche Spacetronik postanowiliśmy nie oszczędzać kilku dolarów. Dlatego też zastosowaliśmy w urządzeniu stabilny zasilacz zapewniający długotrwałą pracę oraz możliwość zasilania toru DVB-T/T2/FM/R (multiswitche końcowe). Wykorzystaliśmy najwyższej jakości potencjometry, które sprawiają, iż multiswitche mają bardzo dobre parametry pracy, przydatne jest to do stabilnego i długotrwałego działania, a także zapewnia stabilny sygnał i szybkie przełączanie kanałów w gorzej wykonanych instalacjach, m.in. na złym okablowaniu, za małej antenie SAT, źle wykonanej instalacji anteny naziemnej. Gdzie zamontować multiswitch Spacetronik?  Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:- lokalizacji z dala od wpływu warunków atmosferycznych- zabezpieczenia przed dostępem osób postronnych- odpowiedniej wentylacji Schemat instalacji  Instalacja multiswitcha Spacetronik wersji PRO Series jest banalnie prosta. Po lewej stronie multiswitcha możemy znaleźć 4 wejścia sygnału satelitarnego orz 1 wejście Terriestal. Po prawej stronie znajduje się wysokiej jakości zasilacz, który wystarczy podłączyć do źródla zasilania. Pozostałe elementy to wyjścia sygnału zsumowanego — SAT + DVB-T/T2 Co można podłączyć do multiswitch'a? - jedno wejście sygnału z konwertera SAT Quattro- jedno wejście sygnału naziemnego DVB-T/T2- 4 wyjścia sygnału zsumowanego SAT+DVB-T/T2UWAGA! Zdjęcie poglądowe Specyfikacja techniczna multiswitcha 5/8Liczba wejść: 4 SAT, 1 TERLiczba wyjść: 8Złącza: F żeńskieZakres częstotliwości SAT: 950-2150MHzZakres częstotliwości TER: 47-694MHzZysk SAT: 0 do 6dBZysk TER: 2 do 6dBIzolacja TER do SAT: 30dBIzolacja SAT do TER: 28dBIzolacja separacji polaryzacji H/V: 25dBIzolacja out - out TER: 22dBIzolacja out - out SAT: 35dBTłumienie odbić SAT wejście: 10dBTłumienie odbić SAT wyjście: 7dBTłumienie odbić TER wejście: 11dBTłumienie odbić TER wyjście: 8dBPoziom wyjściowy SAT(IMD3 - 35dB): 100dBµVPoziom wyjściowy TER(IMD3 - 60dB): 88dBµVImpedancja wejścia / wyjścia: 75OhmWbudowany zasilacz
