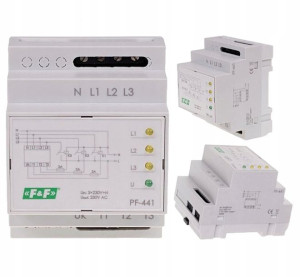

F&F Automatyczny przełącznik faz PF-441

Opis

Automatyczny przełącznik fazF&F PF-441✔️ Służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku jednej z faz zasilających lub spadku parametrów poniżej normy.✔️ Współpracuje ze stycznikami ✔️ Posiada fazę priorytetową ✔️ Dolny i górny próg zadziałania✔️ Montaż na szynie TH35✔️ Napięcie zasilania: 3x230 V+NZestaw składa się z1 szt. Przełącznik faz PF-441Instrukcja obsługi w języku polskimDziałaniePrzełącznik w bezpośrednim podłączeniu służy do zasilania obwodu jednofazowego, którego obciążenie nie przekracza 16 A.

Dla obwodów o obciążeniu powyżej 16 A wykorzystujemy układ przełącznika i trzech styczników o odpowiednio dobranej obciążalności.

Na wejście przełącznika (L1, L2, L3, N) doprowadzone jest napięcie trójfazowe (3× 230 V+N). Na wyjście przełącznika (T1, T2, T3) kierowane jest napięcie jednofazowe (230 V AC), tzn. napięcie fazowe jednej z faz.

Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz.

Faza o prawidłowych parametrach kierowana jest na wyjście. Faza L1 jest fazą priorytetową, tzn. że jeżeli jej parametry będą prawidłowe, to faza ta będzie zawsze załączana na wyjście.

W przypadku braku prawidłowych parametrów napięcia w fazie L1 lub jego zaniku, układ elektroniczny przełączy na wyjście fazę L2 (o ile jej parametry będą prawidłowe). W przypadku równoczesnego braku prawidłowych napięć w fazach L1 i L2 na wyjście zostanie załączona faza L3.

W przypadku powrotu prawidłowego napięcia zasilania w fazie L1, układ załączy na wyjście tę fazę. Czas przełączania (pojawienie się napięcia na wyjściu) po zaniku aktualnie załączonej fazy wynosi od 0,5 s do 0,8 s (w tym czasie odbiorniki nie są zasilane).

Wejście Uk służy do kontroli załączonych napięć. Układ pozwala na załączenie tylko jednej fazy. Zabezpiecza to przed jednoczesnym podaniem napięć dwóch faz na wyjście, co spowodować by mogło zwarcie międzyfazowe.

W przypadku zwarcia na stałe styków stycznika układ nie przełączy na inny stycznik mimo nieprawidłowego napięcia w tej fazie.

Po włączeniu napięcia zasilania (przynajmniej jednej fazy) przez 2 sekundy układ bada prawidłowość przyłączonych napięć i dopiero po tym czasie załączy fazę na wyjście.

Do sygnalizacji optycznej służą diody LED: zielona - zasilanie; żółta - załączona faza na wyjściuDane techniczneNapięcie zasilania: 3×230 V+NWspółpraca z agregatami prądotwórczymi: TAKHistereza: 5 VBłąd pomiaru napięcia: ±1%Czas przełączania: 0,5÷0,8 sMaksymalny prąd obciążenia - bezpośrednie podłączenie: 16 AMaksymalny prąd obciążenia - ze stycznikami do obciążalności styków stycznikówPróg zadziałania - dolny: 195 VPróg zadziałania - górny: 250 VPrzyłącze: zaciski śrubowe 4,0 mm²Moment dokręcający: 0,5 NmPobór mocy: ≤ 1 WTemperatura pracy: -25 ÷ 50 °CWymiary: 4 moduły (70 mm)Montaż: na szynie 35 mmStopień ochrony: IP20O Producencie F&FFirma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej.
