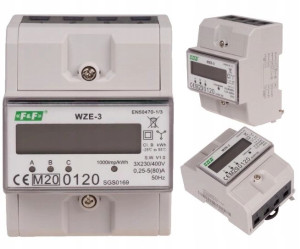

F&F Licznik Zużycia Energii Prądu 3-Fazowy 80A
Opis
Licznik Zużycia Prądu Energii Elektrycznej na Szynę TH35F&F WZE-3✔️ Trójfazowy licznik zużycia prądu energii elektrycznej✔️ Licznik posiada certyfikat zgodności z MID.✔️ Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3)✔️ Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh). ✔️ Czytelny wyświetlacz LCD na którym wskazywana jest wartość zużywanej energiiZestaw składa się z1 szt. Licznik zużycia energii WZE-3Instrukcja obsługi w języku polskimDziałanie licznika➡️ Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie.➡️ Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3).➡️ Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.➡️ Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh). MontażOdłączyć zasilanie rozdzielni. Zamontować licznik w skrzynce rozdzielczej. Otworzyć osłony zacisków. Zasilanie podłączyć do zacisków 1 (L1 IN), 3 (L2 IN), 5 (L3 IN). Obwód mierzony lub pojedynczy odbiornik podłączyć do zacisków 2 (L1 OUT), 4 (L2 OUT), 6 (L3 OUT). Przewód N podłączyć do zacisku 7. Dodatkowy odbiornik impulsowy podłączyć pod zaciski 20 (+) i 21 (–). Zaciski znajdują się pod górną osłonką zacisków miernika. DDane techniczneTyp: trójfazowyProtokół komunikacyjny: brakZgodność: Dyrektywa MID 2014/32/EUNapięcie odniesienia: 3×230/400 V+NPrąd bazowy: 0,255 APrąd maksymalny: 80 AMinimalny prąd mierzony: 0,04 APobór własny licznika: 10 VA; 2 WZakres wskazań liczydła: 099999,99 kWhStała licznika (1 Wh/imp): 1000 imp/kWhSygnalizacja sczytywania: LED czerwonaWyjście impulsowe: SO+ SO- otwarty kolektorNapięcie podłączenia: SO+ SO- maks. 27 V DCPrąd podłączenia: SO+ SO- maks. 27 mACzas impulsu: SO+ SO- 35 msKlasa dokładności: BSygnalizacja poboru prądu: 3×LED czerwonaPrzyłącze: zaciski śrubowe 16 mm²Temperatura pracy: -2050°CWymiary: 4,5 modułu (75 mm)Montaż: na szynie35 mmStopień ochrony: IP20
