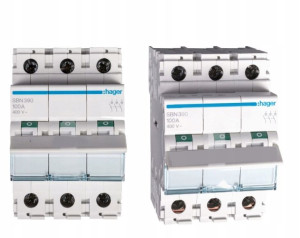

HAGER Rozłącznik izolacyjny Wyłącznik FR 3P 100A
Opis
Modułowy Rozłącznik Izolacyjny 3P 100A 400V ACHAGER SBN390☑️ Modułowe rozłączniki izolacyjne i przełączniki zasilania to nowe aparaty o prądach znamionowych od 16 do 125 A, umożliwiające łatwe i bezpieczne wykonywanie czynności łączeniowych w rozdzielnicach niskiego napięcia.☑️ Posiadają szereg udogodnień, cechują się prostą obsługą i dokładnością działania.☑️ Do rozłączania wszystkich typów obwodów prądowych.☑️ Wszystkie rozłączniki posiadają zielone/czerwone pola na dźwigni napędu zapewniające czytelną wizualizacje pozycji rozłącznika.
Wymiary:Wysokość: 83 mmSzerokość: 52,5 mmGłębokość: 68 mmKonstrukcjaLiczba biegunów: 3 PUkład biegunów: 3 PNapięcieZnamionowe napięcie izolacji Ui: 440 VRodzaj wejścia napięcia 1: ACZnamionowe napięcie udarowe wytrzymywane Uimp: 6000 VPrądObciążalność prądowa prądu przemiennego AC21 w kategorii B: 100 ADopuszczalne obciążenie prądem AC22 kategorii A 63 A Prąd znamionowy In: 100 AZnamionowy krótkotrwały prąd wytrzymywany 1s: 1,2 kAObudowa zewnętrzna zasilana prądem cieplnym: 100 ADopuszczalne obciążenie prądem AC21 kategorii A: 100AObciążalność prądowa prądu przemiennego AC22 w kategorii B: 100 AZdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3 1332: 1692AMocCałkowite straty mocy dla prądu znamionowego: 16,5 WStraty mocy na biegun dla prądu znamionowego: 5,5 WCharakterystyka elektrycznaNapięcie znamionowe łączeniowe Ue (AC): 400 VCzęstotliwość: 50/60 HzWytrzymałośćTrwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 2500Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 2500Wytrzymałość mechaniczna (liczba cykli): 40000Produkty marki HAGERIm większe są wymagania z zakresu bezpieczeństwa rozdzielnic elektrycznych, tym bardziej kompaktowe i wydajne są nasze urządzenia.
Dzięki innowacyjnemu połączeniu wyłączników rożnicowoprądowych i nadprądowych oraz szynom fazowym, Twoja praca nabierze rozpędu.
Ponadto nasze systemy połączeń quickconnect są najlepszym przykładem oszczędności czasu i przestrzeni. Działają zgodnie z zasadą "wtykaj zamiast przykręcać".✔️ Zaciski wyjściowe z systemem quickconnect- To proste – wtykaj zamiast przykręcać.✔️ Zaciski- Łatwe otwieranie zacisków wyjściowych (wkrętak płaski o rozmiarze 0,4 × 2,5 × 75)✔️ Punkty kontrolne- Prosta i pewna kontrola napięcia✔️ Zatrzask QuickSnap- Szybka deinstalacja bez kłopotliwego demontażu innych podzespołów✔️ Pola opisowe- Przezroczysta klapka chroni opisy przed zniszczeniem✔️ Przedni zacisk BiConnect sytemu wtykowego quickconnect- Bezpieczne i szybkie łączenie z szyną fazową✔️ Tylny zacisk BiConnect z mocowaniem śrubowym- Zabezpiecza przed błędnym podłączeniem przewodu
