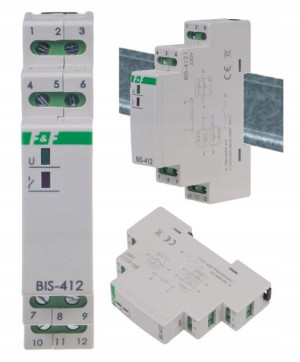

F&F Przekaźnik Bistabilny Grupowy 230V LED

Opis

Przekaźnik bistabilny Grupowy 230VF&F BIS-412-LED✔️ Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.✔️ Zasilanie: 230 V✔️ Max obciążenie: 16 A (120 A/20 ms) ✔️ Montaż: na szynie 35 mm ✔️ Współpracuje z przyciskami podświetlanymi.

Zestaw składa się z1 szt. Przekaźnik bistabilny BIS-412-LED 230 VInstrukcja obsługi w języku polskim❌ Szyna TH35 Nie jest częścią zestawuPrzeznaczenie➡️ BIS-412 pozwala na budowanie grup przekaźników składających się z min. 2 szt., dla których możliwe jest sterowanie centralne na zasadzie "Włącz wszystkie" oraz "Wyłącz wszystkie".➡️ Jednocześnie każdy sterownik w grupie może być sterowany niezależnie z użyciem wejścia sterowania lokalnego.

DziałanieSterowanie lokalne załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do wejścia sterowania lokalnego.

Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania. Sterowanie centralne Po impulsie spowodowanym naciśnięciem przycisku chwilowego podłączonego do wejścia sterowania centralnego, nastąpi wyłączenie wszystkich odbiorników.

Analogicznie po impulsie spowodowanym naciśnięciem przycisku chwilowego podłączonego do wejścia sterowania centralnego, nastąpi włączenie wszystkich odbiorników.

MontażOdłączyć zasilanie.

Zamontować przekaźnik na szynie w skrzynce rozdzielczej.

Podłączyć przewody zasilające do zacisków 1-3 zgodnie z oznaczeniami.

Włączniki sterowania lokalnego i sterowania centralnego podłączyć odpowiednio do zacisków przekaźnika zgodnie z funkcją oraz do przewodu N.

W obwód zasilania sterowanego odbiornika (oświetlenia) włączyć szeregowo styk przekaźnika (do zacisku 7 podłączyć zasilanie; sterowany odbiornik włączyć pomiędzy zacisk 10 a przewód N).

Załączyć zasilanie.

Dane techniczneNapięcie zasilania: 165÷265 V ACSterowanie lokalne: TAKMaksymalny prąd obciążenia AC-1: 16 A (120 A/20 ms)Element wykonawczy: przekaźnikKonfiguracja styków: 1 × NOSeparacja styku: TAKOdporność na prądy udarowe - współpraca z LED: TAKIlość kanałów: 1Funkcjonalność: grupowy (hotelowy)Opóźnienie zadziałania: 0,1 ÷ 0,2 sPrąd impulsu sterującego: mniej niż 5 mAWspółpraca z przyciskami podświetlanymi: TAKPamięć stanu po zaniku zasilania: NIEFunkcja załącz na czas: NIEDedykowane wejścia sterowania centralnego: TAKSterowanie radiowe: NIEPrzyłącze: zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 0,7 WTemperatura pracy: -25 ÷ 50 °CWymiary: 1 moduł (18 mm)Montaż: na szynie 35 mmStopień ochrony: IP20O Producencie F&FFirma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej.

Doświadczenie właścicieli z zakresu elektroniki i elektrotechniki pozwoliło stworzyć firmę o profilu produkcyjnym, oferującą elektroniczne urządzenia sterujące dla automatyki domowej i przemysłowej.

Obecnie współpraca działu badawczo-rozwojowego firmy ze środowiskiem naukowym oraz klientami prowadzi do dynamicznego rozwoju oferty i pozwala tworzyć rozwiązania o coraz wyższym stopniu zaawansowania technologicznego, czego przykładem są systemy inteligentnego domu F&Home i systemy telemetryczne. F&F jest znaną w Polsce marką, a wyroby pod nią produkowane trafiają również na rynki Ukrainy, Białorusi, Litwy, Łotwy, Czech, Słowacji, Węgier, Rumunii, Serbii, Niemiec, Grecji, Irlandii, Szwecji, Norwegii, Portugalii, Chile i Stanów Zjednoczonych.

Dewizą firmy jest tworzenie innowacyjnych rozwiązań dla partnerów.
