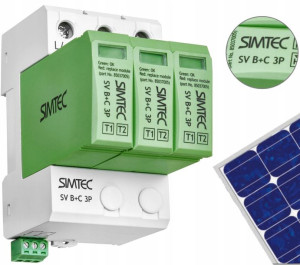

SIMET Ogranicznik Przepięć Fotowoltaika T1 T2 B+C
Opis
SIMTEC Ogranicznik Przepięć do Fotowoltaiki SV B+C 3P PV T1 T2SIMET seria SIMTEC 85036002SV B+C 3PNapięcie znamionowe systemu fotowoltaicznego DC: 1000 V DCPrąd Udarowy (I 10/350): 6,25 kAZnamionowy prąd wyładowczy 8/20 (In): 20 kA✔️ Stosowany do ochrony przed pośrednimi i bezpośrednimi skutkami wyładowań atmosferycznych lub innych przejściowych przepięć.✔️ Ogranicznik przeznaczony do podłączenia do strony DC instalacji fotowoltaicznych o zakresie napięciowym do 1000 V.✔️ Urządzenie zawiera element nieliniowy (warystor) i przeznaczony jest do ograniczania napięć udarowych i odwrotnych prądów przepięć.✔️ Przeznaczony wyłącznie do montażu po stronie DC generatorów fotowoltaicznych oraz strony DC inwerterów (falowników).
Zestaw Zawiera:1 szt. Ogranicznik Przepięć do Fotowoltaiki SV B+C 3P PV T1 T2 85036002Specyfikacja Techniczna:Napięcie znamionowe systemu fotowoltaicznego DC (Unpv): 1000 V DCNajwiększe napięcie trwałej pracy systemu fotowoltaicznego DC (Ucpv): 1060 V DCPrąd udarowy (Iimp10/350µs): 6,25 kAZnamionowy prąd wyładowczy (8/20µs In): 20 kAMax. prąd wyładowczy (8/20µs I max): 40 kANapięciowy poziom ochrony (Up): < 4,5 kVCzas zadziałania (tA): 100 Maksymalny dodatkowy bezpiecznik (gL/gG): 160 ACzęstotliwość (f): 48 - 62 HzZdalna sygnalizacja uszkodzenia: TAKZgodność z normami: EN 61643-31:2019-07E zgodnie z dyrektywą 2014/35/UEParametry mechaniczne:Przekrój przyłączanych przewodów: sztywnych: 2,5 - 35 mm2 ; giętkich: 2,5 - 25 mm2Materiał obudowy:PA66, UL94 V0Wskaźnik stanu wkładki: optyczny - zielony / czerwony, gdy uszkodzonyMontaż: TS 35 Zakres temperatur pracy T: -40... + 85CStopień Ochrony: IP20Termiczne urządzenie odłączające: TAKPrzekrój przewodów zdalnej sygnalizacji: max. 1,5 mm2 drut, linka A - Wskaźnik stanu wkładki: Optyczny - Zielony: prawidłowy Czerwony: wymień wkładkę SPD
