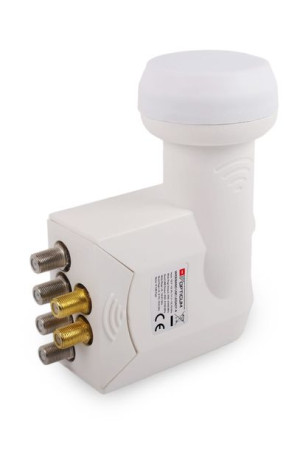

LNB Opticum RED WideBand + 4x legacy

Opis

LNB Konwerter Opticum RED (WideBand + Quad 4x Legacy)Konwerter posiada dwa wyjścia sygnału Quator w nowej technologi Wideband H+V oraz cztery wyjścia typu legacy tradycyjne.

Opticum RED umożliwia w prosty sposób rozbudowe istniejącej instalacji SAT.

Przykład rozwiązania 4 dekodery tradycyjne multiroom np z NC+ czy Polsatu działające w trybie legacy oraz dodatkowy np.

Ultrabox+ 4K z nc+  podłączony bezpośrednio do wyjścia Wideband dwoma kablami.

Technologia ta pozwala po podłączeniu bezpośrednio do dekodera Ultrabox+ 4K nagrywanie kilkanaście kanałów naraz.

Wyjście Wideband H+V oczywiście jest kompatybilne i może służyć dalej do rozbudowy instalacji satelitarnej, działa bez problemu z multiswitchami Unicable I i Unicable II np. Johansson 9733PL, 9734PL, Opticum dCSS 52-32 i wieloma innymi.

Schemat pokaujący przykładowe rozwiązanie instalacji SAT:Parametry techniczne:- Zakres częstotliwości na wejściu: 10.7 - 12.75 GHz- Zakres częstotliwości na wyjściu Wideband: 290 - 2340 MHz- Zakres częstotliwości na wyjściu Legacy: 950 - 2150 MHz- Częstotliwość Wideband: 10.41 GHz- Częstotliwość Legacy: 9.75 / 10.60 GHz- Zysk konwersji: 50-60 dB- Napięcie pracy: 9-19 V DC- Zysk w zakresie 26 MHz: +/-0.5dB- Współczynnik szumów: 0.1 dB- Zakres temperatur pracy: -40°C - +60°C
