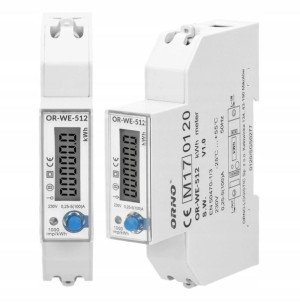

Licznik Energii 1 Fazowy Jedno Fazowy na Szynę DIN

Opis

1 Fazowy Licznik Energii Elektrycznej z Certyfikatem MID, 100AORNOOR-WE-512Zasilanie: 230V~, 50HzPrąd bazowy: 5A, / max. prąd: 100A, / min. prąd: 0,25ACzęstotliwość impulsów: 1000 imp/kWhKlasa dokładności: BMontaż na szynie DIN: TH-35 mm✔️ Licznik jednofazowy, jednomodułowy, do montażu na szynie DIN.✔️ Służy do monitorowania zużycia energii elektrycznej sieci jednofazowej.✔️ Jest idealnym urządzeniem do wykorzystania jako licznik prądu przemiennego.✔️ Ich szerokość wynosi tylko 18 mm✔️ Spełniają normę DIN EN 50022, która jest właściwa dla układu rozsyłu prądu w zastosowaniach domowych i komercyjnych.✔️ Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh).✔️ Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.✔️ Pobór energii w fazie sygnalizowany jest miganiem diody LED.✔️ Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez podświetlany wyświetlacz LCD (5+1).✔️ Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006, dyrektywy MID 2014/32/EUZestaw Zawiera:1 szt. Licznik OR-WE-512✅ Specyfikacja:Typ: jednofazowyPorty: brakProtokół komunikacyjny: brakNapięcie zasilania: 230V~, 50HzPrąd bazowy (lb): 5APrąd maksymalny (lmax): 100APrąd minimalny (lmin): 0,25ACzęstotliwość impulsów: 1000 imp/kWhKlasa dokładności pomiaru: BZgodność z MID (2014/32/EU): takWyświetlacz: 5+1Wyjście impulsowe: nieWielotaryfowość: nieIlość modułów: 1Stopień ochrony: IP51✅ Wymiary:Szerokość: 18,2 mmWysokość: 95,3 mmGłębokość: 72 mm✅ Budowa Licznika:A.

Wskaźnik impulsowyB.

Przycisk do sprawdzania danychC.

Maskownica przyłączyD.

Podłączenie obwodu prądowegoE.

Podłączenie obwodu prądowegoF. Maskownica przyłączyG.

Ekran ciekłokrystaliczny✅ Montaż:Odłącz zasilanie rozdzielni. Zamocuj licznik na standardowej szynie DIN 35mm. Wciśnij zacisk szyny DIN, tak jak pokazano na rys.1. Podłącz obwód prądowy zgodnie ze schematem podłączenia. Po podłączeniu zamontuj maskownice przyłączy
