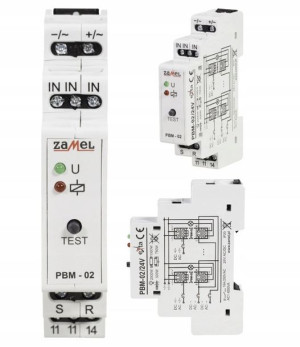

PRZEKAŹNIK bistabilny ośw. pamięć 24V PBM-02/24V
Opis
Przekaźnik bistabilny z pamięciąZAMEL PBM-02/24VBistabilne (dwustanowe) sterowanie oświetleniemFunkcje centralnego sterowaniaSterowanie wejściem SET, RESET – dla DC: -, dla AC: ACDwużyłowa instalacja sterująca, wyjście przekaźnikowe – jeden styk zwierny o maksymalnej obciążalności 16 AKontrolka napięcia zasilania – dioda LED zielonaPamięć stanu przekaźnikaPraca z wieloma przyciskami jednobiegunowymi podświetlanymiKontrolka stanu przekaźnika – dioda LED czerwonaSterowaniem wejściem IN – dla DC: +/-, dla AC: ’AC/AC Funkcja TESTZestaw składa się z1 szt. Przekaźnik Bistabilny PBM-02/24VInstrukcja obsługi w języku polskimPrzekaźnik bistabilny PBM-01/24V służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych.
Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych.
Wejścia sterujące Set i Reset pozwalają na centralne sterowanie grupą przekaźników.
Zastosowanie wewnętrznej pamięci w przekaźniku bistabilnym pozwala na zapamiętanie jego aktualnego stanu w przypadku zaniku napięcia zasilania.
Opis przekaźnikaZacisk zasilaniaKontrolka napięcia zasilaniaKontrolka stanu przekaźnikaTest przekaźnikaZaciski centralnego sterowania (S, R)Zaciski wyjściowe przekaźnika (11, 11, 14)Zacisk zasilania (+/ ’)Zaciski układu wyzwalania (IN, IN, IN)ZastosowaniePrzekaźnik bistabilny realizujący funkcję sterowania oświetleniem (np. oświetlenie klatek schodowych) sterowany jest za pomocą równolegle połączonych przycisków jednobiegunowych.
Przyciski mogą być rozmieszczone w wielu miejscach, co daje możliwość stworzenia uniwersalnego sterowania systemów oświetleniowych.
Działanie przekaźnikaUrządzenie po podaniu napięcia zasilającego jest gotowe do pracy.
Poprawność działania przekaźnika można sprawdzić naciskając kilkaktronie przycisk TEST - układ powinien załączać i wyłączać obciążenie podłączone do jego zacisków wyjściowych. Przyciski jednobiegunowe łączone równolegle mogą być wykonane w wersji z podświetleniem. Wykorzystując funkcję Set-Reset istnieje możliwość centralnego sterowania grupą przekaźników.
Należy pamiętać, że wejścia Set Reset można sterować za pomocą potencjału -/ . Po zaniku napięcia stan przekaźnika zostaje zapamiętany w pamięci wewnętrznej urządzenia.
MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
Zamontować urządzenie PBM-02/24V w rozdzielni na szynie TH 35.
Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
Załączyć obwód zasilania.
Naciskając kilkakrotnie przycisk TEST sprawdzić poprawność działania przekaźnika.
Specyfikacja techniczna:Zaciski zasilania: -/AC , +/ACZnamionowe napięcie zasilania: 24 VLiczba kanałów: fffffTemperatura pracy: - 20/45 °CCzęstotliwość znamionowa: 50/60 HzParametry styków przekaźnika: 1NO - 16 A / 250 V AC1 4000 VAStopień ochrony obudowy: IP20Szerokość: 90 mmWysokość: 17,5 mmGłębokość: 66 mmWaga: 80 gZaciski centralnego sterowania: Set, Reset
