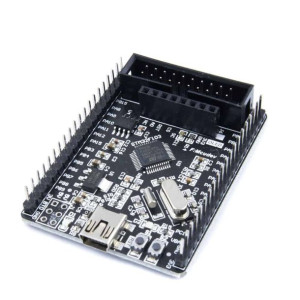

Płytka z mikrokontrolerem STM32 STM32F103C8T6 rozszerzona

Opis

Płytka developerska z popularnym mikrokontrolerem ST3F103C8T6. Płytka ta jest idealną bazą do prototypowania.

Została doposażona o dodatkowe komponenty, które ułatwiają tworzenie prototypów.

Uwaga! W związku z ogromną ilością podrabianych układów STM32F103C8T6 wprowadziliśmy podstawową weryfikację przy każdej dostawie. Płytki z tej oferty są więc poprawnie zweryfikowane.

Wyrywkowo sprawdzane jest kilka sztuk pod kątem tego, czy STM32CubeIDE wykrywa poprawnie mikrokontroler, oraz czy działa debugowanie. Podrabiane układy nie działają w trybie debugowania.

Do programowania przyda się programator ST-Link, który .

Moduł zawiera:Mikrokontroler STM32F103C8T6:Rdzeń: Taktowanie maksymalne 72 MHz64 kB pamięci Flash20 kB pamięci SRAMGPIO: 37Interfejsy:2 x I2C2 x SPI1 x CAN 2.0B3 x USART1 x USB 2.0 FS2 x Przetwornik A/C: 10-kanałowy1 x DMA: 7 kanałówZegar RTC4 x TimerUkład zasilany napięciem od 2 V do 3,6 VNa płytce znajdują się także:Układ pamięci EEPROM 24C04 - 4 kbitRezonatory: HSE, LSEZłącze wyświetlacza OLEDJedna dioda LED - użytkownikaPrzycisk użytkownikaPrzycisk ResetZłącze mini USBWyprowadzenia goldpin dla portów I/OZłącze IDC dla programatora JTAGW zestawie znajduje sięPrzewód USB microTaśma przewodów do łączenia układówWymiary płytki: 53 x 42 mmPrzydatne linki:
