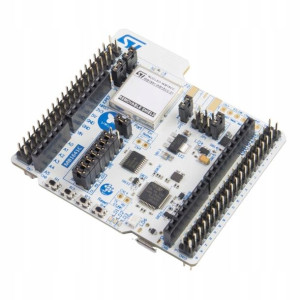

STM32 NUCLEO-WB15CC mbed ARM Cortex-M4/M0+ BLE

Opis

STM32 NUCLEO-WB15CC mbed ARM Cortex-M4/M0+ BLENUCLEO-WB15CC to niezwykły zestaw ewaluacyjny od firmy ST. Służy on do rozwoju oprogramowania w ramach komunikacji Bluetooth 5.0 oraz IEEE 802.15.4-2011 czy Zigbee.

Zestaw składa się z płytki rozwojowej Nucleo-64 z mikrokontrolererm STM32WB15CCU6U.

Seria STM32WB15 to ciekawe połączenie dwóch rdzeni. Pierwszy Cortex-M4 jest procesorem aplikacyjnym. Drugi Cortex-M0+ służy tylko i wyłącznie jako procesor sieciowy. Zastosowanie dwóch rdzeni pozwala na pracę aplikacji i radia w czasie rzeczywistym. Dodatkowo daje to lepsze możliwości jeśli chodzi o zarządzanie energią co we współczesnej komunikacji Bluetooth jest bardzo ważne.

Płytki Nucleo posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

Płytka posiada programator ST-Link/V2.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki NucleoMikrokontroler STM32WB15CCRdzeń: Cortex-M4(aplikacja), Cortex-M0+(radio)Maksymalne taktowanie: 64 MHz(M4), 32 MHz(M0+)Pamięć Flash: 320 kBPamięć SRAM: 48 kB1 x DMAIPCC (Inter Processor Communication Controller)Security Secure Firmware Installation (SFI)  RNG PKA 2 x AESInterfejsy 1 x I²C 1 x SPI 1 x UART / USART 1 x LPUARTInterfejsy analogowe 1 x ADC 12 bit 1 x Low Power ComparatorTimery 1 x 32 bit (4 kanały) 2 x 16 bit Low Power Timer 1 x 16 bit (4 kanały) 1 x RTC 1 x SysTick 2 x WatchdogTouch Sensing Control 8 kanałów dotykowych pojemnościowychCRCWiększość GPIO toleruje 5 VOscylator RTC 32,768 kHzWbudowany programator / debugger ST-Link V2Złącze micro USBZasilanieZ micro USBZ zewnętrznego źródła zasilania 5 lub 3,3 VDiody LEDKomunikacja USBZasilanie1 x Dioda użytkownikaPrzyciskiReset3 x UżytkownikaGniazdo na baterię CR2032Programator ST-Link/V2.

Zintegrowana antena PCB + złącze SMA na zewnętrzną antenęWlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbed
