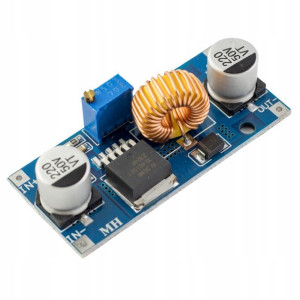

Przetwornica step-down XL4015 1,25-36V 5A 75W

Opis

Przetwornica step-down XL4015 1,25-36V 5A 75WZasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

Przetwornica step-down zbudowana jest na znanym i popularnych układzie XL4015 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.

Jest to przetwornica typu BUCK bez izolacji galwanicznej.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

Z przetwornicy można pobrać maksymalnie 75 W mocy.

Do modułu dołączony jest radiator, który schłodzi układ przy większym poborze prądu.✅ Podłączenie przewodów do przetwornicy dostępne jest poprzez pady lutownicze.✅ Elementy modułu1️⃣ Pady lutownicze napięcia wejściowego, biegun ujemy2️⃣ Pady lutownicze napięcia wejściowego, biegun dodatni3️⃣ Regulacja napięcia wyjściowego4️⃣ Dioda sygnalizująca pracę przetwornicy, świeci - działa5️⃣ Pady lutownicze napięcia wyjściowego, biegun dodatni6️⃣ Pady lutownicze napięcia wyjściowego, biegun ujemny✅ Parametry Przetwornicy step-down XL4015 1,25-36V 5A DC-DCTyp przetwornicy: Step-down, obniżająca napięcieNapięcie wejściowe: 4 - 38 VNapięcie wyjściowe: 1,25 - 36 V (regulowane)Układ przetwornicy: XL4015Prąd wyjściowy: 0 - 4,5 APrąd wyjściowy maksymalny: 5 A (z radiatorem, w zestawie)Maksymalna moc wyjściowa: 75 WZabezpieczenie przed zwarciem: Tak, limit 8 AZabezpieczenie przed przegrzaniem: TakWydajność: Max 96%Częstotliwość: 180 kHzDioda LED sygnalizująca pracę przetwornicyTemperatura pracy: -40 ÷ 85 °COtwory montażoweWymiary: 54 x 24 x 15 mmW zestawie: przetwornica, radiator❗ Uwaga ❗Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.

Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.

Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.

Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
